1．微机控制其从系统电源的供电变压器去的负荷,FC(由1到n个支路的滤波、补偿支路组成)和TCR的总电流经中央处理器CPU分析，得到供电的有功功率P,无功功率Q，总电流I电流V，功率因数cosφ根据cosφ,V,Q的值，发出指令投入适当的滤波补偿支路并调节可控并联电抗器，使总功率因数≧+0.95左右。
2.在负荷不断变化下，实时调节可控并联电抗器的导通角使cosφ≧+0.95，而不会频繁投切滤波补偿支路以至引起冲击。由于本系统是在优化滤波效果的条件下进行设计制造的，在投入滤波补偿支路时，不但不会引起滤波放大还会有效的引收相应的各次谐波，使PCC的谐波分量符合国家标准。

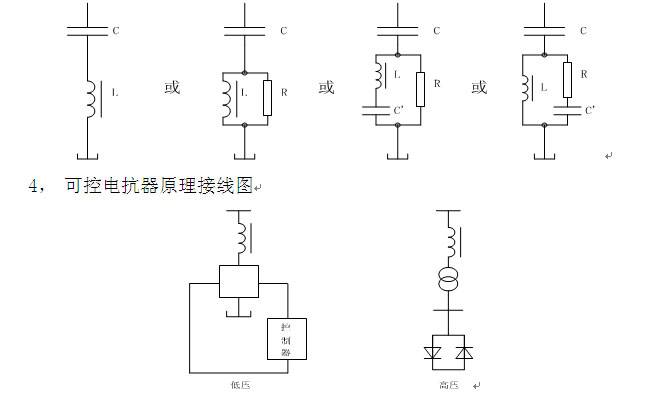

3.滤波补偿装置支路是根据实测得到的谐波数据，由电容，电感和电阻组成，根据实际情况，由滤波优化软件得到相应的接线，如


        用于0.4kv系统的可控电抗器，可控晶闸管直接串联在电抗中，调节晶闸管的导通角直接控制流入电抗器的电流大小，用于10kv ，35kv系统的可控电控器为了避免使用大量晶闸管的串联，采用了一个高漏抗的降压变压器，在变压器的次级（低压侧一般1kv-2kv）当晶闸管全导通即变压器2次侧短路，此时即为一个大容量的电抗器。晶闸管不导通即变压器为开路状况。为了制造方便也可以那个一般降压变压降压器，而在高压侧串联一个电控器，以满足所需的电抗值。智能型电容无功补偿柜采用固态继电器开关，跟随负荷变化情况动态投切无功补偿电容器组,实现改善电网功率因素的实时调节，响应速度为（10ms~20ms）,即可在10ms~20ms内完成所有电容组的投入切除过程。
