电抗器采用真空浸漆有利于消除气孔，减少噪声，控制使用负载过程中的温升；铜排镀镍工艺是保持外形美观，防止铜在空气中的养化、变色，从而导致连接处接触不良，影响性能，增加这一工艺完全解决了外观及其使用寿命，此款电抗器是客户喜爱产品。

一、ACL系列进线电抗器亦称输入电抗器，用于电网进线中，通过的是交流电流，它的作用是限制变流器换相进电网两侧的电压降，抑制谐波和晶闸的电流上升率di∕dt和电压上升率du.dt,以及并联变流器组的解耦。它能够限制电网电压的跳跃和电网系统操作时产生的冲击电流，有保护终端电气设备，及抑制无线干扰。

二、OCL系列输出电抗器采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。通常安装在变频器直流调速器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。用在变频器直流调速器的输出端，限制变频器与电机连接电缆的容性充电电流钝化变频器的PWM波的电压上升率。提高功率因数补偿因数、改善电网质量、平抑波形，是变频与电机间重要元件之一。
使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境有良好的通风条件，如装在柜内，应加装通风设备。
性能参数：
1.适用于任何品牌变频器
2.压降：分5V和9V两种
3.额定绝缘水平5KV/min.
4.电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。
5.电抗器噪声不大于45dB.
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.
8.三相电抗器的任意两相电抗值之差不大于±3%。
性能指标及技术参数

1.额定工作电压：380V/50Hz或660V/50Hz。

2.额定工作电流：3A至2000A/40℃。

3.抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)。

4.绝缘电阻：1000VDC绝缘阻值≥100MΩ。

5.电抗器噪音：小于65dB(与电抗器水平距离点1米测试)。

6.等级防护：IPOO。

7.绝缘等级：F级以上。

产品执行标准：

1.IEC289:1987电抗器。

2.GB10229-88电抗器(eqv IEC289:1987)。

3.JB9644-1999 半导体电气传动用电抗器。

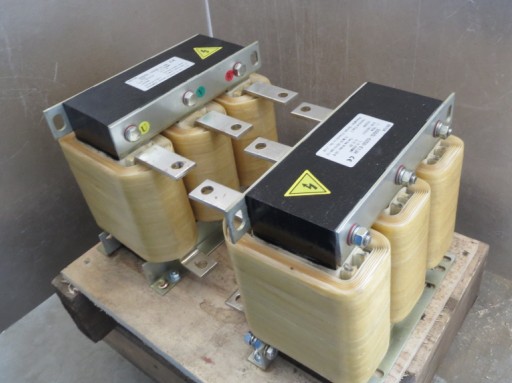

产品外观图

备注：非标产品可根据客户要求定做。
